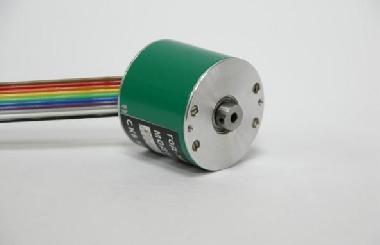

ЛИР-237
Инкрементный преобразователь угловых перемещений (энкодер). Принцип действия - фотоэлектрический. Отличительные особенности: малогабаритный - диаметр корпуса 36,5 мм; разрешающая способность до 720000 дискрет на оборот; напряжение питания +5 В, или от +10 до +30 В; полый вал. Синонимы: датчик перемещения, датчик угловой, датчик поворота, датчик угла, датчик угловых перемещений.
Принцип действия
Фотоэлектрический принцип действия основан на фотоэлектрическом эффекте - явлении испускания электронов веществом под действием света, открытым 1887 Г.Герцем. Основные элементы датчиков, использующих фотоэлектрический принцип действия: источник света (лазеры, светодиоды), оптические среда и приемник светового пучка (фотоприёмники, ПЗС матрицы). По сравнению с другими принципами действия, фотоэлектрический обладает большим потенциалом по точности и разрешению, однако более требователен к технологии производства, условиям эксплуатации, размерам конструкции и т.д. Датчики СКБ ИС иногда называют оптоэлектронными датчиками или оптронными. Оптоэлектроника - направление электроники, охватывающее оптические и электрические методы обработки информации. Датчики, использующие такую электронику, называют иногда оптоэлектронными. Оптоэлектроника развивалась в двух направлениях. Ту часть оптоэлектроники, которая основана на фотоэлектрическом преобразовании оптического сигнала в электрический, называют оптроника. Поэтому датчики иногда называют оптронными. На сайте мы пользуемся понятием фотоэлектрические датчики.
Характеристики
| Разрешающая способность преобразователя | до 720000 дискрет/ оборот |
| Особенность конструкции | с полым валом |
| Модификация преобразователя | А |
| Конструктивное исполнение | 3 ; 4 |
| Напряжение питания | +5 В |
| Тип выходного сигнала | СТ (~11мкА) СН (~1 В) ПИ (TTL) ПИ (НTL) |
| Количество штрихов на измерительном лимбе | 100 ; 180 ; 200 ; 250 ; 256 ; 400 ; 500 ; 600 ; 720 ; 900 ; 1000 ; 1024 ; 1080 ; 1200 ; 1250 ; 1500 ; 1800 ; 2000 ; 2048 ; 2160 ; 2320 ; 2400 ; 2500 ; 2540 ; 3600 |
| Коэффициенты интерполяции |
1 2 3 4 5 8 10 12 16 25 50 |
| Интервал рабочих температур | от 0 до +70°С от -40 до +100°С |
| Класс точности | 7 класс ±75" 10 класс ±1,5^(o) |
| Масса (без кабеля) | 0,09 кг |
| Степень защиты от внешних воздействий | IP64 |
| Максимальная скорость вращения вала | 10000 об/мин |
| Вибрационное ускорение в диапазоне частот (55...2000) Гц | <= 100 м/с2 |
| Момент трогания ротора (20°C) | <= 1х10-3 Н·м |
| Допустимая осевая нагрузка на вал | <= 5 Н |
| Допустимая радиальная нагрузка на вал | <= 5 Н |
| Ударное ускорение | <= 300 м/с2 |
| Момент инерции ротора | 3,0х10-7 кг·м^(2) |
| Диаметр корпуса, мм | 36,5 |
Габаритные чертежи
